CB46DW/CB56DW/CL46DW/CL56DW JSWAY 2 Eksen CNC Torna Makinesi

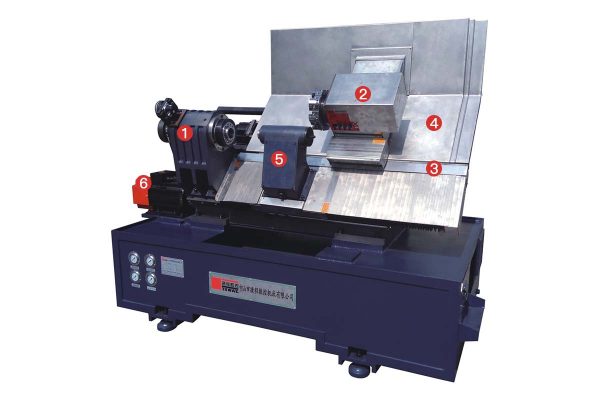

Temel ürün avantajları:

1.) Yüksek Hassasiyetli Mil

Yüksek sertlik ve dayanıklı hassasiyeti garanti etmek için 3 ön ve 2 arka Japonya ultra yüksek hassasiyetli rulman ile Tayvan’dan orijinal kovan tipi mil. İş milinin radyal aşınması<3um 5000 dev/dak’ya kadar en yüksek iş mili hızı

2.) Servo taret

8/12 takım servo taret, hızlı takım değiştirme süresi. Bir sonraki takım değiştirme süresi sadece 0,5 saniye. karşı takım değiştirme süresi sadece 1,2 saniye Taşıyıcıya 5-8 takım takılabilir. Aletlerin merkez yüksekliği 60 mm’dir.

3.) X/Z ekseni için güvenli koruma

Doğrusal vida ve kılavuz yol için tam dayanıklı, iyi koruma Punta için tam koruma

4.) Verimli İşleme

X/Z ekseni 36M/dk’ya kadar en hızlı hareket hızı (fabrikada 30M/dk olarak ayarladık) Z ekseni işleme hassasiyeti 0,015 mm’dir (500 mm)

5.) Programlanabilir Hidrolik punta

Punta uzun eksenel parçaları destekleyebilir

6.) Mil motoru

Asenkron Motor 7.5/11KW, güçlü tork.

Makine parametresi:

PARAMETRE
		CB46DW	CB56DW	CL46DW	CL56DW
NC	TAYVAN	LNC/SYNTEC/GSK
KAPASİTE	mil deliği	Φ56 mm	Φ66 mm	Φ56 mm	Φ66 mm
	maks. malzeme çapı	Φ45 mm	Φ52mm	Φ45 mm	Φ52 mm
	maks. işleme çapı	Φ350 mm	Φ350 mm	Φ350 mm	Φ350 mm
	maks. işleme uzunluğu	350 mm	350 mm	550 mm	550 mm
	maks. x ekseninin hareketi	250 mm	250 mm	250 mm	250 mm
	maks. z ekseni hareketi	380 mm	380 mm	580 mm	580 mm
	hızlı hız (x ekseni/z ekseni)	30 m/dak	30 m/dak	30 m/dak	30m/dak
	yeniden konumlandırma doğruluğu	0,005 mm	0,005 mm	0,005 mm	0,005 mm
MOTOR	iş mili değişken frekanslı motor	7.5KW	11KW	7.5KW	11KW
	Maksimum iş mili hızı	4500 devir	3000 devir	4500 devir	3000 devir
	x ekseni servo motor	1300 W	1300 W	1300 W	1300 W
	z ekseni servo motor	1300 W	1300 W	1300 W	1300 W
ALETLER	Küçük kule	8-12	8-12	8-12	8-12
PUNTA	punta seyahat	380 mm	380 mm	580 mm	580 mm
	yüksük seyahat	100 mm	100 mm	100 mm	100 mm
	yüksük konik	MT4	MT4	MT4	MT4
	punta çapı	Φ72 mm	Φ72 mm	Φ72 mm	Φ72 mm
DİĞER	toplam güç	12 kw	14 kw	12 kw	14 kw
	boyut(mm x mm x mm)	2300×1650×1800	2300×1650×1800	2500×1500×1950	2500×1500×1950
	KB	4000 KG	4300 KG	4000 KG	4300 KG
