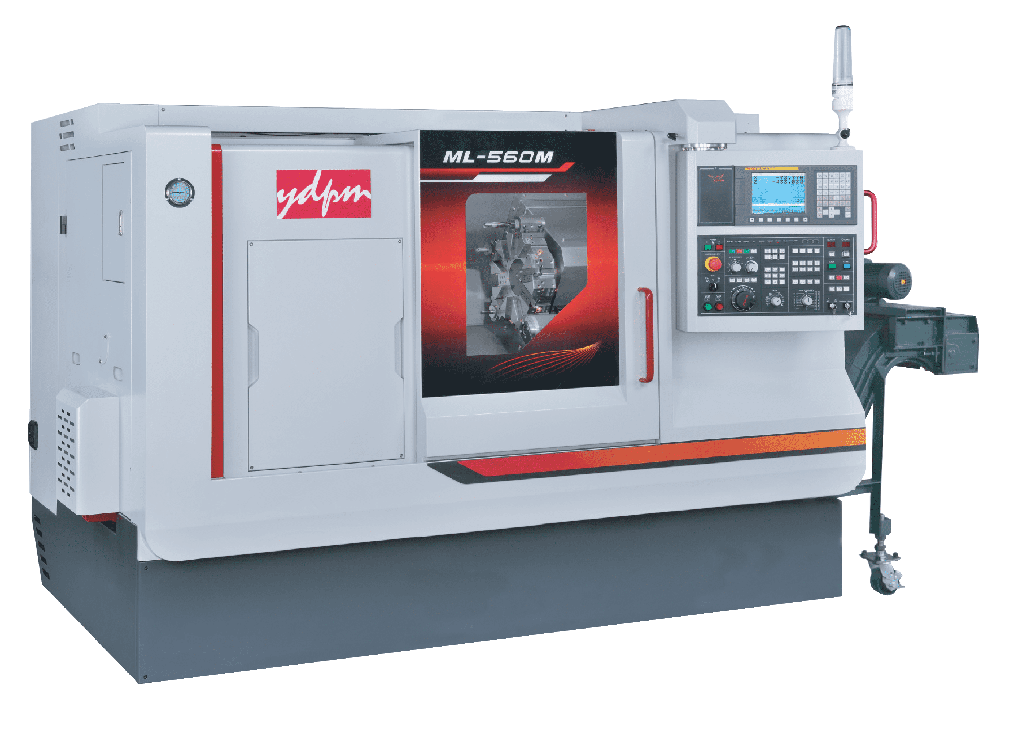

YDPM YIDA BML 560M CNC TORNA
| TEKNİK ÖZELLİKLER | BİRİM | YDPM YIDA BML 560M CNC TORNA |
| Kapasite | ||
| Banko Üzeri Çevirme Çapı | mm | Ø560 |
| Enine Suport Üzeri Çevirme Çapı | mm | Ø420 |
| Maks. Tornalama Çapı | mm | Ø320 (C-eksenli modellerde Ø300) |
| Maks. Tornalama Boyu | mm | 540 |
| Çubuk İşleme Çapı | mm | 8 inç için Ø52 10 inç için Ø65 |
| Ayna | ||
| Ayna Ölçüsü | inch | 8 inç yada 10 inç |
| Hareketler | ||
| X Eksen Hareketi | mm | 190 (160+30) [C-eksenli modellerde 190 (150+40)] |
| Z Eksen Hareketi | mm | 610 |
| İş Mili | ||
| İş Mili Hızları | rpm | 8 inç için 4500 / 10 inç için 4000 |
| İş Mili Alnı | JIS | A2-6 |
| İş Mili Delik Çapı | mm | 8 inç için Ø62 / 10 inç için Ø76 |
| İş Mili Ön Yatak Rulmanı İç Çapı | mm | 8 inç için Ø100 / 10 inç için Ø100 |
| Canlı Takım | ||
| Canlı Takım Hızı | rpm | 5000 |
| Taret | ||
| Taret Tipi | Servo taret | |
| Taret İstasyon Sayısı | 10 (C-eksenli modellerde 12) | |
| Dış Çap Kater Şaft Ölçüsü | mm | 25×25 (C-eksenli modellerde 20×20) |
| Delik Kater Şaft Ölçüsü | mm | Ø40 (C-eksenli modellerde Ø25) |
| Kızaklar | ||
| Kayıt-kızak tipi | Kutu Kızak | |
| Hız | ||
| Eksenlerin Boştaki Hareketi | M/min | 20/20 |
| Punta | ||
| Punta Tipi | Programlı | |
| Pinol Çapı | mm | Ø65 |
| Pinol İç Koniği | Mors | MT-4 |
| Pinol Hareketi | mm | 50 |
| Punta Hareketi | mm | 540 |
| Motorlar | ||
| İş Mili Motoru | kW | 15/11 [10″ modelde ops. “P” yüksek tork serisi] |
| C-eksenli modellerde iş mili motor gücü | kW | 11/7,5 Alfa serisi [Ops. 15/11] |
| C-eksenli modellerde canlı takım motoru | kW | 3,7/2,2 |
| X/Z eksenleri servo motor gücü | kW | 1,8 [C-eksenli modellerde 1,6][10″ modelde ops. 2,5] |
| Güç | ||
| Gerekli Toplam Güç | kVA | 15 |
| Ölçüler | ||
| Zemin Alanı | cm | 231×175 |
| Yükseklik | cm | 178,5 |
| Ambalaj Ölçüsü | cm | 387x228x218 |
| Net ağırlık (Talaş konveyörü ile) | kgs | 3600 |
| Brüt ağırlık (Talaş konveyörü ile) | kgs | 3880 |
