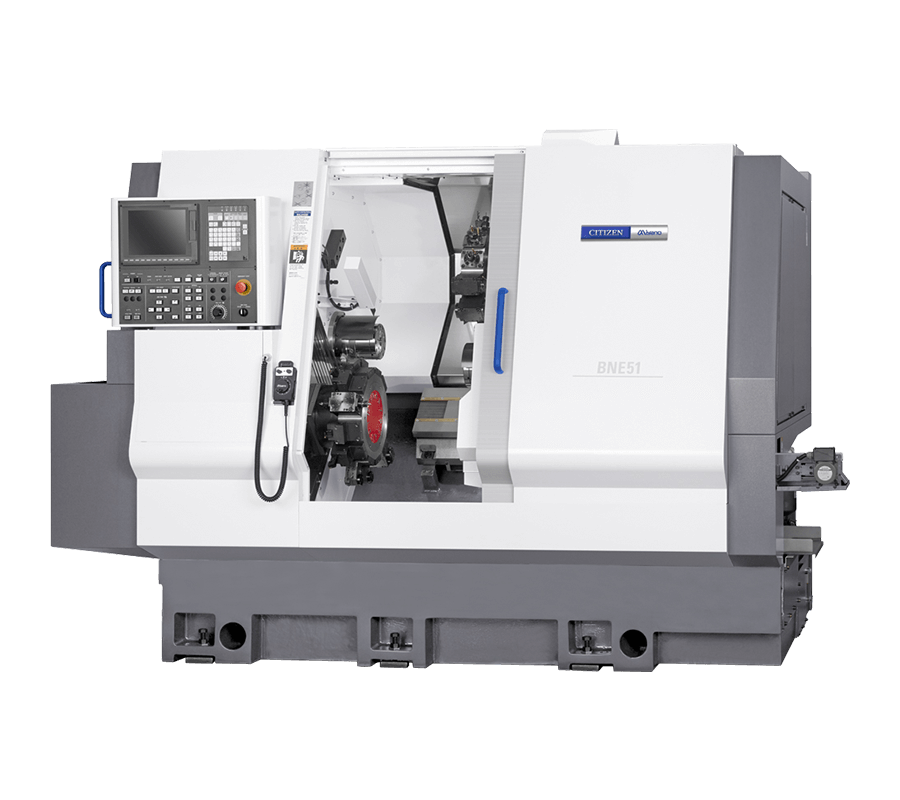

Miyano BNE-51MSY
Çift Ayna – Çift Taret – Y Eksen
Bne modeli yüksek hassasiyeti, güçlü kesme kabiliyeti ve rijitliği ile tanınır. Yeni MSY Modeli BNE serisinin yeteneklerini daha yukarıya çıkarmıştır. Karşı aynada (SP2) yer alan X3 ekseni ile Superimposition özelliği kullanarak 3 takım aynı anda talaş kaldırabilmektedir.
Sonuç olarak düşük işleme süreleri , kullanım kolaylığı ve karmaşık parçaların kolay işlenmesi gibi üstünlükler sağlanmıştır. ‘Superimposition Kontrol’ özelliği SP1 ve SP2 deki
kesmeleri senkronize ederek aynı anda 2 takımla simültane talaş kaldırılmasını ; ilaveten de SP2 yi senkronize ederek 3 takımla simültane talaş kaldırılmasını sağlayarak işlem sürelerinin düşürülmesini sağlar. Böylelikle çok çeşitli işleme olasılıkları sunulur.
Özellikler
| Model | BNE-51MSY | ||
| Maksimum Çubuk Çapı | Ana Ayna | ø51mm | |
| Karşı Ayna | ø51mm | ||
| Maksimum Tornalama Boyu | 90mm | ||
| Taret İstasyon Adedi | Üst Taret | 12 | |
| Alt Taret | 12 | ||
| Eksen Strokları | Üst Taret | X1 Eksen | 195mm |
| Z1 Eksen | 380mm | ||
| Y1 Eksen | 80(±40) mm | ||
| Alt Taret | X2 Eksen | 195mm | |
| Z2 Eksen | 175mm | ||
| Karşı Ayna | X3 Eksen | 155mm | |
| Z3 Eksen | 450mm | ||
| Torna Kater Ölçüsü | □20mm | ||
| Bara Ölçüsü | ø25mm | ||
| Canlı Takım Bağlama İstasyon Adedi | Üst Taret | 12 | |
| Alt Taret | 12 | ||
| İş Mili Devri | Ana/Karşı Ayna | 5,000rpm | |
| Motor | Ana Ayna | 15/11kW | |
| Karşı Ayna | 7.5/5.5kW | ||
| Canlı Takım | 2.2kw 20Nm | ||
| Makine Yüksekliği | 2,050mm | ||
| Yer Ölçüsü | 2,725×2,159mm | ||
| Makine Ağırlığı | 8,000kg | ||
