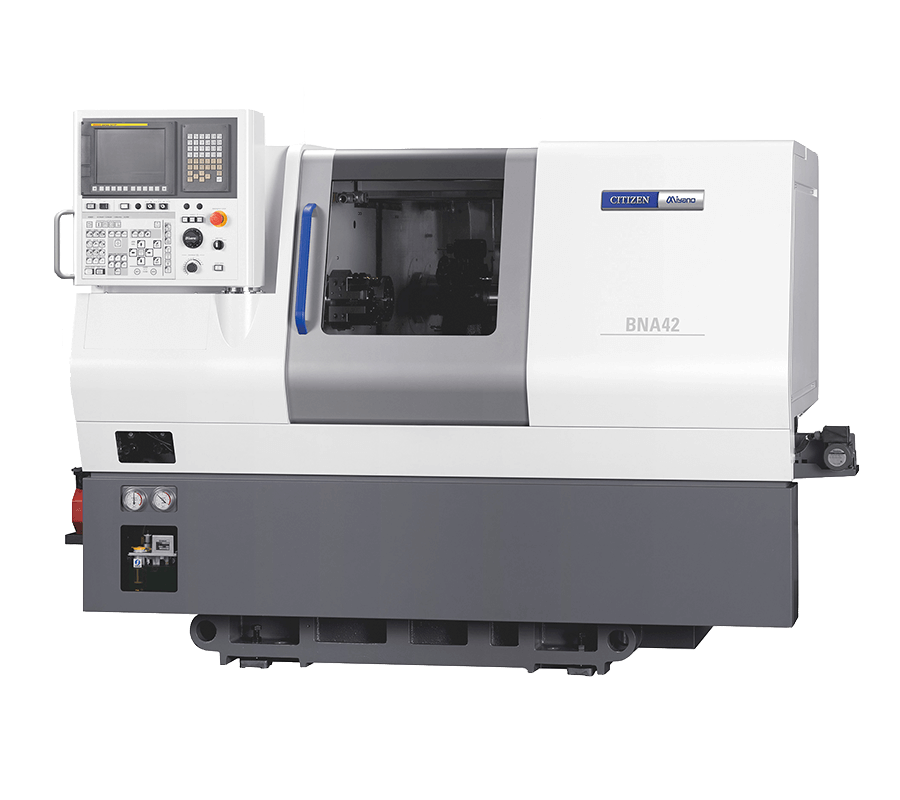

Miyano BNA-42DHY3
Çift Ayna – Çift Taret – Y Eksen
Yüksek Rijitlikte Elle raspalanmış kızaklar güçlü talaş kaldırmaya destek olmakta
Karşı Aynanın X2 Ekseni hariç tüm kızaklar yüksek rijitlikte elle raspa edilmiştir. Yüzeyleri birbirine tam temas eden bu kızakların olağanüstü rijitliği ve darbe emme özelliği vardır. Bu sayede güçlü talaş kaldırabilme ve kesme takımlarının uzun süre dayanabilmesi sağlanmaktadır.
Y Eksen Fonksiyonu ve Karşı Taret
Ana Taret (HD1) üzerinde bulunan Y Eksen ve kompakt yapıdaki 6 İstasyon Karşı Taretin (HD2) kombinasyonu ve ‘Overlapping’ özelliği sayesinde işleme sürelerinin kısalması sağlanmıştır. Aynı zamanda farklı üretim formları da ana taret ve karşı ayna simültane çalışması ile yapılabilmektedir.
Çok Sayıda Takım Bağlanabilme
Bağımsız tahrik sağlayan tüm istasyonlara (8 İstasyon) 5.000 devirli canlı takımlar bağlanabilmektedir. İşleme imkanları ( takım sayısı ) çoklu takım tutucuların
– Üçlü ve Dörtlü Sabit Takım tutucular , Çoklu canlı takım tutucular – kullanımı ile arttırılmıştır.
Özellikler
| Model | BNA-42DHY3 | |
| Kapasite | ||
| Maksimum Çubuk Çapı | Ana/Karşı Ayna | ø42/34mm |
| Maksimum Tornalama Boyu | 100mm | |
| Ayna Ölçüsü | Ana/Karşı Ayna | 5″/4″ |
| İş Mili | ||
| Flanş Tipi | Ana/Karşı Ayna | Düz/Özel |
| İş Mili Motoru (15dak/sürekli) | Ana Ayna | 7.5/5.5kW |
| Karşı Ayna | 5.5/3.7kW | |
| İş Mili Devri | Ana Ayna | 60 – 6,000devir |
| Karşı Ayna | 50 – 5,000devir | |
| Taret | ||
| İstasyon Sayısı | Ana Ayna | 8 |
| Karşı Ayna | 6 | |
| Torna Kater Ölçüsü | □20mm | |
| Bara Ölçüsü | ø25mm | |
| Eksen Strokları | X1 Eksen | 140mm |
| Z1 Eksen | 235mm | |
| Y Eksen | 70mm(±35) | |
| X2 Eksen | 140mm | |
| Z2 Eksen | 360mm | |
| Indeksleme Süresi | 0.2sn/istasyon | |
| Canlı Takımlar | ||
| Bağlama İstasyon Sayısı | Ana/Karşı | 8 |
| Devir | 50 – 5,000min-1 | |
| Motor | 2.8/1.0kW | |
| Makine Yüksekliği | 1,700mm | |
| Yer Ölçüsü | 2,350×1,450mm | |
| Ağırlık | 3,100kg | |
