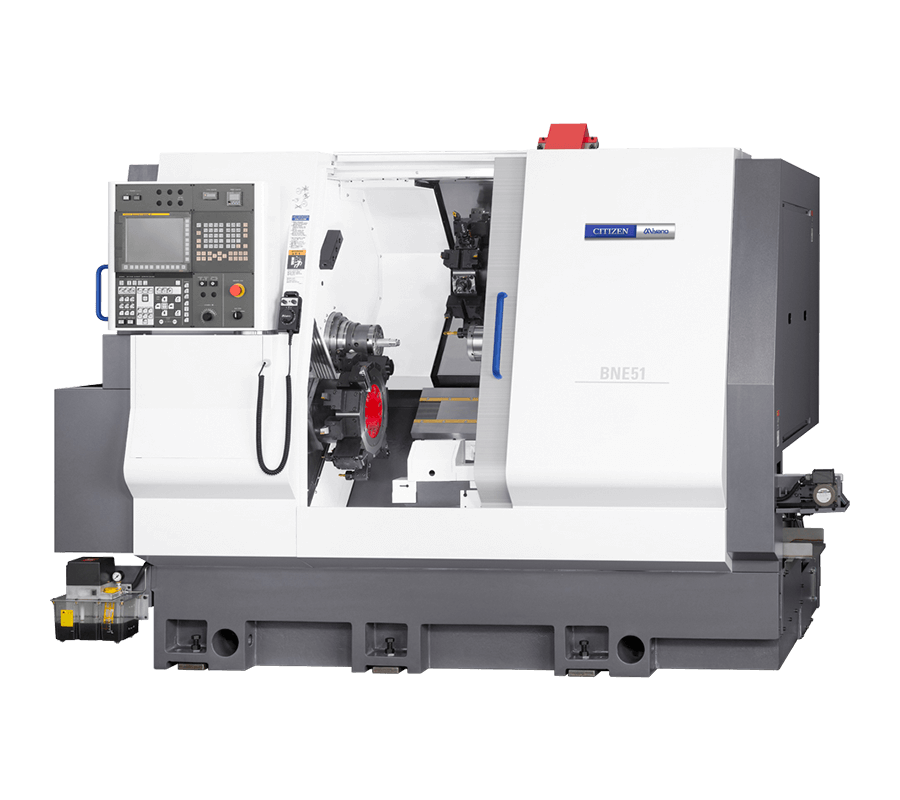

Miyano BNE-42/51SY6
Çift Ayna – Çift Taret – Y Eksen
Makinenin temel yapısı , tek gövdede birleştirilmiş elle raspa kutu kızaklar ve eğik banko döküm gövdesi , sayesinde kompleks parçalarda dahi yüksek hassasiyet, güçlü talaş kaldırma ve uzun takım ömürleri sağlanmıştır. Dönmesini sağlayan büyük çaplı kurt dişliler , güvenli
hidrolik sıkma basıncı , sağlam kutu tipi kızaklar sayesinde yüksek hassasiyet ve uzun ömründen ödün vermeyen taret sistemi her istasyona (12 istasyon ) 20Nm tork a sahip canlı takım bağlanabilmesine imkan vermektedir. Çift pimle oturma özelliğine sahip benzersiz takım tutucular kolayca yerine takılır ve çıkarılır. Her bağlama da hassas oturma pozisyonu sağlanır. Yeni 31i-B NC Ünitesi daha az düğmeye gerek duyarak operasyon panelini sadeleştirmiş ve ‘Machining Data’ , ‘Start Condition’ , ‘Tool Monitor’ (opsiyon) gibi yardımcı programlarla hızlı ayar yapılmasını ve yüksek verimliliği sağlamıştır.
Özellikler
Model | BNE-42SY6 | BNE-51SY6 | ||
Ayna Ölçüsü | SP1/SP2 | 5″/5″ | 6″/5″ | |
Maksimum Çubuk Çapı | Ana | ø42mm | ø51mm | |
Karşı | ø42mm | |||
Tornalama Boyu | Ana | 90mm | ||
Taret İstasyon Adedi | Üst | 12 | ||
Alt | 12 | |||
Eksen Strokları | Üst | X1 Eksen | 175mm | |
Z1 Eksen | 380mm | |||
Y Eksen | ±40mm | |||
Alt | X2 Eksen | 145mm | ||
Z2 Eksen | 175mm | |||
Karşı Ayna Stroğu | 450mm | |||
Torna Kater Ölçüsü | □20mm | |||
Bara Ölçüsü | ø25mm | |||
Canlı Takım İstasyon Adedi | Üst+Alt | 12+12 | ||
Devir | Ana | 6,000rpm | 5,000rpm | |
Karşı | 5,000rpm | |||
İş Mili Motoru | Ana | 15/11kW | ||
Karşı | 5.5/3.7kW | |||
Makine Yüksekliği | 1,925mm | |||
Yer Ölçüsü | 2,690×2,160mm | |||
Ağırlık | 7,600kg | 7,800kg |
