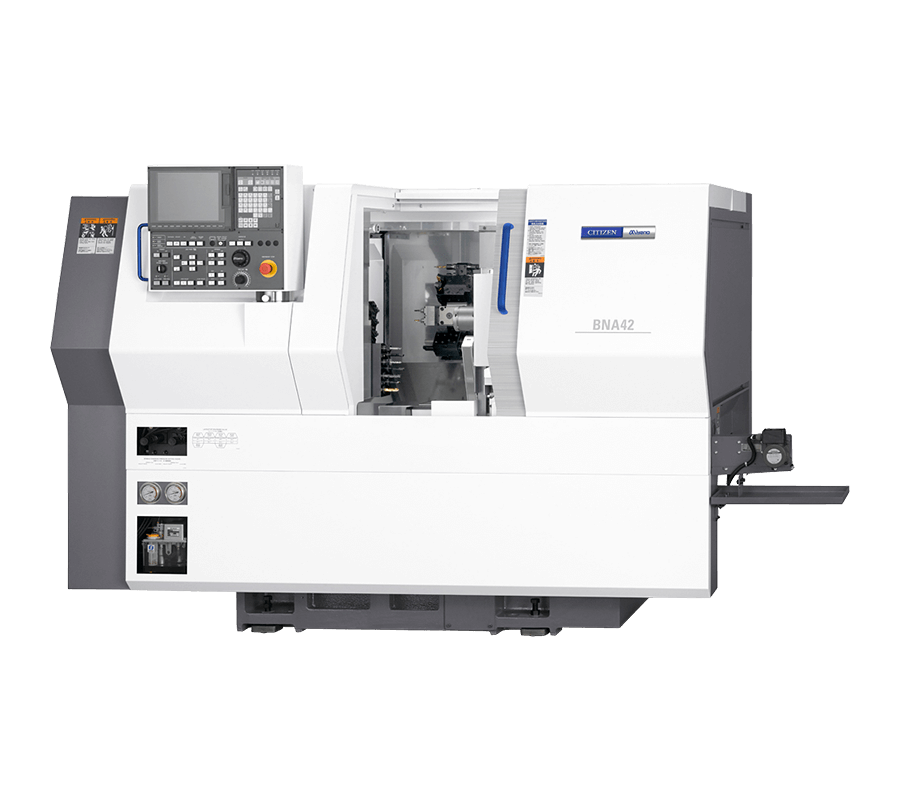

Miyano BNA-42GTY
Çift Ayna – Tek Taret – Gang Sistemi
Çift Ayna, Tek Taret, 2 adet Y Eksen, Gang Ünite ve karşı aynada X3 Ekseni ile BNA42GTY modeline toplamda 45 takım bağlanabilmektedir
• Aynı Anda 3 kalem ile talaş kaldırma
• Düşük işlem süreleri ile Yüksek Verim
• El Raspası sayesinde Yüksek Hassasiyet
• Çok Yönlü Takım Düzeni
Tüm eksenlerde yüksek rijitlikte el raspası sürtünme kızaklar mevcuttur. Yüzeyleri birbirine tam temas eden bu kızaklarınolağanüstü rijitliği ve darbe emme özelliği vardır. Bu sayede güçlü talaş kaldırabilme ve kesme takımlarının uzun süre dayanabilmesi sağlanmaktadır.
İş milleri ve takım arabaları platform yapıya sahip ana gövde üzerine yerleştirilmiştir.
Çalışma esnasında gövdede oluşan termal genleşme hep aynı yönde gerçekleştiğinden (temas yüzeyine dik)takım ve iş parçası arasında minimum değişim sağlamaktadır.
Özellikler
Items | BNA-42GTY | |
Maksimum Çubuk Çapı | Ana Ayna | ø42mm |
Karşı Ayna | ø34mm | |
Maksimum Tornalama Boyu | 100mm | |
İş Mili Motoru (15dak/sürekli) | Ana Ayna | 11/7.5kW |
Karşı Ayna | 5.5/3.7kW | |
Devir | Ana Ayna | 6,000rpm |
Karşı Ayna | 5,000rpm | |
Taret İstasyon Sayısı | 8 | |
Torna Kater Ölçüsü | □20mm | |
Bara Ölçüsü | ø25mm | |
Hızlı Hareketler | Z1 Eksen | 30m/dak |
X1 Eksen | 24m/dak | |
Y1 Eksen | 30m/dak | |
Z2 Eksen | 20m/dak | |
X2 Eksen | 20m/dak | |
Y2 Eksen | 12m/dak | |
Z3 Eksen | 20m/dak | |
X3 Eksen | 12m/dak | |
Bağlanabilen Canlı Takım İstasyon Adedi | 8 | |
Makine Yüksekliği | 1,680mm | |
Yer Ölçüsü | 2,350×1,475mm | |
Ağırlık | 3,750kg |
