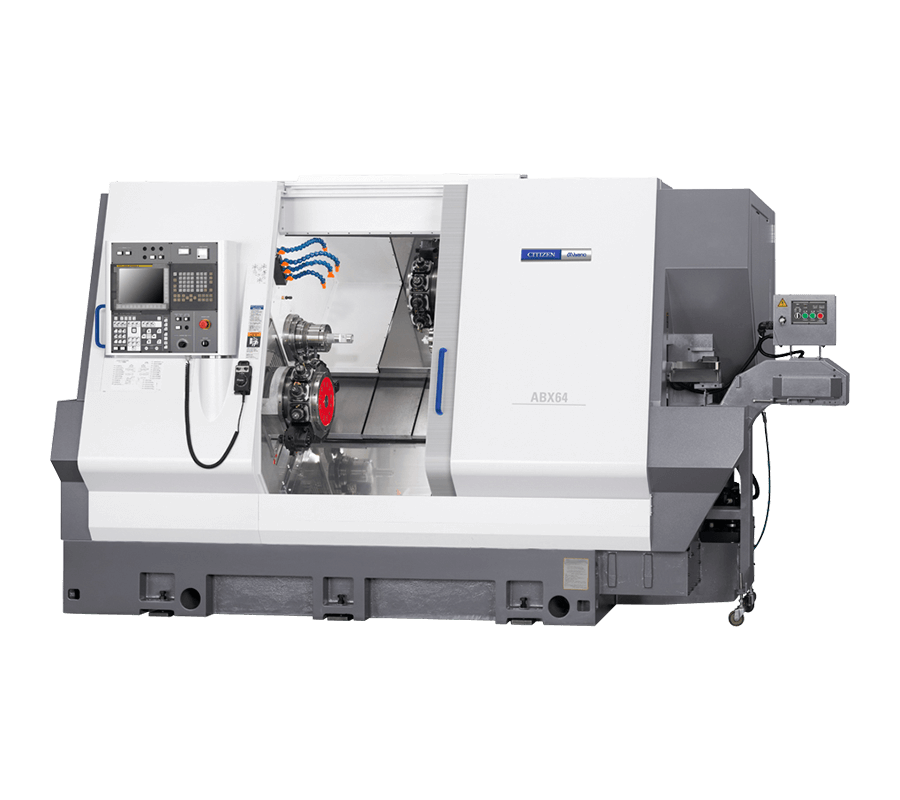

Miyano ABX-51/64SYY2
Çift Ayna – Çift Taret – Çift Y Eksen
TARETLERDE MEVCUT Y EKSEN SAYESİNDE YÜKSEK ÜRETİM VE VERİMLİLİK
Üst Taret ve Alt Tarette mevcut Y Eksen sayesinde her iki aynaya yaklaşarak kompleks proseslerin eşit bir şekilde dağılımı sağlanmakta ve takım esnekliği elde edilemktedir.
40NM CANLI TAKIM SAYESİNDE YÜKSEK TORK VE RİJİTLİK
40Nm Torklu Canlı Takım Motoru ile Yüksek pasolarda dengeli bir frezeleme yapılması sağlanır. Toplam üç tarette bağlanabilen 24 Takım sayesinde kompleks şekilli parçalar işleme merkezlerindeki gibi işlenebilmektedir.
ALT VE ÜST TARETTEKİ Y EKSENLER SAYESİNDE HER İKİ AYNADA SİMÜLTANE TALAŞ KALDIRARAK İŞLEM SÜRELERİ DÜŞMEKTEDİR
Her iki tarette mevcut olan Y Eksenler , Sol ve Sağ Ayna üzerinde karmaşık şekilli parçaların aynı anda kolay ve hızlı şekilde işlenebilmesini sağlamaktadır.
Özellikler
| Model | ABX-51SYY2 | ABX-64SYY2 | |
| Kapasite | |||
| Maksimum Çubuk Çapı | Ana/Karşı | ø51/51mm | ø64/51mm |
| Ayna Ölçüsü | Ana/Karşı | 6″/6″ | |
| Tornalama Boyu | 125mm | ||
| İş Mili | |||
| İş Mili Koniği | Ana/Karşı | A2-6/A2-6 | A2-8/A2-6 |
| İş Mili Motoru (30dak/sürekli) | Ana | 15/11kW | |
| Karşı | 7.5/5.5kW | ||
| İş Mili Devri | Ana | 50 – 5,000rpm | 40 – 4,000rpm |
| Karşı | 50 – 5,000rpm | ||
| Taretler (Üst Taret & Alt Taret ) | |||
| İstasyon Adedi | 12 | ||
| Torna Kater Ölçüsü | □20mm | ||
| Bar Ölçüsü | ø40mm ø20mm ø25mm | ||
| Eksen Strokları | X1, X2 eksen | 190mm | |
| Z1/Z2 eksen | 550mm/721mm | ||
| Y1, Y2 eksen | ±40mm | ||
| Zs eksen | 756mm | ||
| Hızlı Hareketler | X1, X2 eksen | 16m/dak | |
| Z1/Z2 eksen | 30/20m/dak | ||
| Y1, Y2 eksen | 12m/dak | ||
| Zs eksen | 30m/dak | ||
| Canlı Takım | |||
| Maksimum Canlı Takım İstasyon Adedi | 24 | ||
| Devir | 60 – 6,000rpm | ||
| Motor | AC Servo 4.5kW | ||
| Teknik Bilgiler | |||
| Makine Yüksekliği | 2,222mm | ||
| Yer Ölçüsü | 3,290×2,204mm | ||
| Ağırlık | 10,750kg | 10,900kg | |
