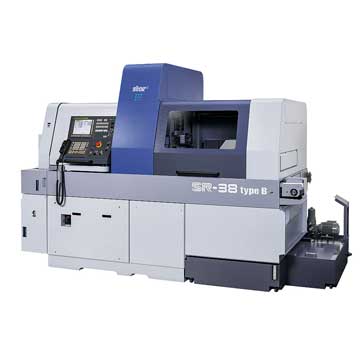

Star SR-38 TİP A/B CNC Tezgah
Teknik Detaylar
| CNC kontrol sistemi | FANUC 31i-B (tip A) FANUC 31i-B5 (tip B) |
| Kapasite soğutucu tankı | 359 litre |
| Boyutlar (UxGxY) | 3192 x 1315 x 2120 mm |
| Ağırlık | 4300kg |
| Güç tüketimi | 13.6kVA tip A / 16.9kVA tip B |
| Hızlı ilerleme hızı | 36m / dak (X1, Y1, Z1, X2, Z2) |
Ön Taraf
| Eksen sayısı | 9 (Tip A) 10 (Tip B) |
|---|---|
| Ana işmili (Ana kafa stroku) | Z1 / C1 ekseni |
| Araç gönderisi | X1 / X3 / Y1 ekseni |
| B ekseni Takım direği | Tip A: mannual ayarlanabilir Tip B: serbest programlanabilir |
| mak. İşleme çapı | 38mm |
| mak. Mesnetli inme (kayar / sabit mesnetli) | 320mm / 95mm |
| mak. Tahrik gücü Ana iş mili | 7.5kW / 11kW |
| mak. Hız Ana işmili | 7’000 dev / dak |
Araçlar Çete aracı gönderisi | |
| Ön tornalama takımları | 4x (□ 16mm) / 1x (□ 20mm) |
| X3- Slide’daki araçları açma | 2x (□ 16mm) |
| Delme aletleri (5 milli kovan tutucu) | 3x (ER16) / 2x (ER20) |
| Çapraz çalışma aletleri | 6x ER16 |
| B eksenli | 3x (ER16) Ana taraf 3x (ER16) Arka taraf |
| Çapraz çalışma hızı | 6.000 dev / dak |
| mak. Tahrik gücü Çapraz çalışma | 2,2 kW / 3,0 kW |
Arka Taraf
| Eksen sayısı | 4 |
|---|---|
| Alt İş Mili | X2 / Z2 / C2 ekseni |
| Eksen dikey arka çalışma | Y2 |
| mak. İşleme çapı | 38mm |
| mak. Tahrikli güç alt işmili | 3,7kW / 5,5kW |
| mak. Alt iş mili hızı | 6.000 dev / dak |
Arkadan çalışma araçları | |
| Takım istasyonları | 8 (8 güç ile çalışan) |
| mak. hız | 6.000 dev / dak |
